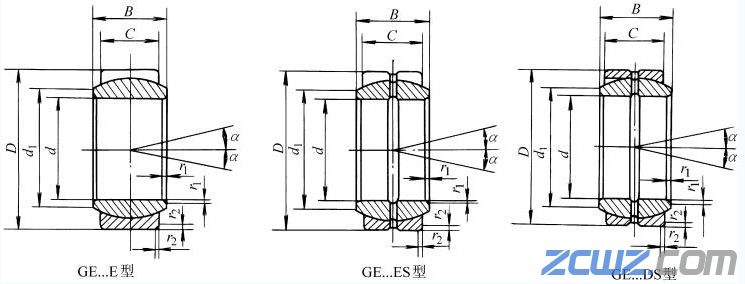

GE…E、GE…ES、GE…DS型向心关节轴承的结构型式和外形尺寸

2011/07/21 1505

E (正常) 系列
轴承型号			尺寸 /mm							α／（°）≈
GE…E型	GE…ES型	GE…DS型	d	D	B	C	d_1min	r_1smin	r_2smin	α／（°）≈
GE4E			4	12	5	3	6	0.3	0.3	16
GE5E		GE5DS	5	14	6	4	7	0.3	0.3	13
GE6E		GE6DS	6	14	6	4	8	0.3	0.3	13
GE8E		GE8DS	8	16	8	5	10	0.3	0.3	15
GE10E		GE10DS	10	19	9	6	13	0.3	0.3	12
GE12E		GE12DS	12	22	10	7	15	0.3	0.3	10
	GE15ES	GE15DS	15	26	12	9	18	0.3	0.3	8
	GE17ES	GE17DS	17	30	14	10	20	0.3	0.3	10
	GE20ES	GE20DS	20	35	16	12	24	0.3	0.3	9
	GE25ES	GE25DS	25	42	20	16	29	0.6	0.6	7
	GE30ES	GE30DS	30	47	22	18	34	0.6	0.6	6
	GE35ES	GE35DS	35	55	25	20	39	0.6	1.0	6
	GE40ES	GE40DS	40	62	28	22	45	0.6	1.0	7
	GE45ES	GE45DS	45	68	32	25	50	0.6	1.0	7
	GE50ES	GE50DS	50	75	35	28	55	0.6	1.0	6
	GE60ES	GE60DS	60	90	44	36	66	1.0	1.0	6
	GE70ES	GE70DS	70	105	49	40	77	1.0	1.0	6
	GE80ES	GE80DS	80	120	55	45	88	1.0	1.0	6
	GE90ES	GE90DS	90	130	60	50	98	1.0	1.0	5
	GE100ES	GE100DS	100	150	70	55	109	1.0	1.0	7
	GE110ES	GE110DS	110	160	70	55	120	1.0	1.0	6
	GE120ES	GE120DS	120	180	85	70	130	1.0	1.0	6
	GE140ES	GE140DS	140	210	90	70	150	1.0	1.0	7
	GE160ES	GE160DS	160	230	105	80	170	1.0	1.0	8
	GE180ES	GE180DS	180	260	105	80	192	1.1	1.1	6
	GE200ES	GE200DS	200	290	130	100	212	1.1	1.1	7
	GE220ES	GE220DS	220	320	135	100	238	1.1	1.1	8
	GE240ES	GE240DS	240	340	140	100	265	1.1	1.1	8
	GE260ES	GE260DS	260	370	150	110	285	1.1	1.1	7
	GE280ES	GE280DS	280	400	155	120	310	1.1	1.1	6
	GE300ES	GE300DS	300	430	165	120	330	1.1	1.1	7
G(中) 系列
轴承型号			尺寸 /mm							α／（°）≈
GEG…E型	GEG…ES型	GEG…DS型	d	D	B	C	d_1min	r_1smin	r_2smin	α／（°）≈
GEG4E			4	14	7	4	7	0.3	0.3	20
GEG5E			5	16	9	5	8	0.3	0.3	21
GEG6E			6	16	9	5	9	0.3	0.3	21
GEG8E			8	19	11	6	11	0.3	0.3	21
GEG10E			10	22	12	7	13	0.3	0.3	18
GEG12E			12	26	15	9	16	0.3	0.3	18
	GEG15ES	GEG15DS	15	30	16	10	19	0.3	0.3	16
	GEG17ES	GEG17DS	17	35	20	12	21	0.3	0.3	19
	GEG20ES	GEG20DS	20	42	25	16	24	0.3	0.3	17
	GEG25ES	GEG25DS	25	47	28	18	29	0.6	0.6	17
	GEG30ES	GEG30DS	30	55	32	20	34	0.6	1.0	17
	GEG35ES	GEG35DS	35	62	35	22	39	0.6	1.0	16
	GEG40ES	GEG40DS	40	68	40	25	44	0.6	1.0	17
	GEG45ES	GEG45DS	45	75	43	28	50	0.6	1.0	15
	GEG50ES	GEG50DS	50	90	56	36	57	0.6	1.0	17
	GEG60ES	GEG60DS	60	105	63	40	67	1.0	1.0	17
	GEG70ES	GEG70DS	70	120	70	45	77	1.0	1.0	16
	GEG80ES	GEG80DS	80	130	75	50	87	1.0	1.0	14
	GEG90ES	GEG90DS	90	150	85	55	98	1.0	1.0	15
	GEG100ES	GEG100DS	100	160	85	55	110	1.0	1.0	14
	GEG110ES	GEG110DS	110	180	100	70	122	1.0	1.0	12
	GEG120ES	GEG120DS	120	210	115	70	132	1.0	1.0	16
	GEG140ES	GEG140DS	140	230	130	80	151	1.0	1.0	16
	GEG160ES	GEG160DS	160	260	135	80	176	1.0	1.1	16
	GEG180ES	GEG180DS	180	290	155	100	196	1.1	1.1	14
	GEG200ES	GEG200DS	200	320	165	100	220	1.1	1.1	15
	GEG220ES	GEG220DS	220	340	175	100	243	1.1	1.1	16
	GEG240ES	GEG240DS	240	370	190	110	263	1.1	1.1	15
	GEG260ES	GEG260DS	260	400	205	120	285	1.1	1.1	15
	GEG280ES	GEG280DS	280	430	210	120	310	1.1	1.1	15
